각진 모서리를 곡선으로, 곡선을 모서리로 만드는 방법(feat. 하트 그리기)

일러스트레이터에서 직선으로 만든 패스를 곡선으로 만드는 방법과 곡선을 뾰족하게 만드는 방법을 알아보겠습니다.

① 먼저 펜 도구를 선택한 뒤에 상자 하나를 만들어 줍니다.

사각형 도구를 선택해 준 뒤에 한 번의 드래그로 상자 하나를 만들어줄 수도 있습니다.

이 상자의 모서리를 둥글게 만들어줄게요.

② 고정점 도구를 선택합니다.

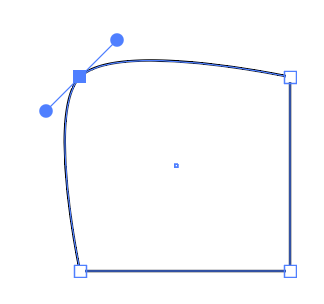

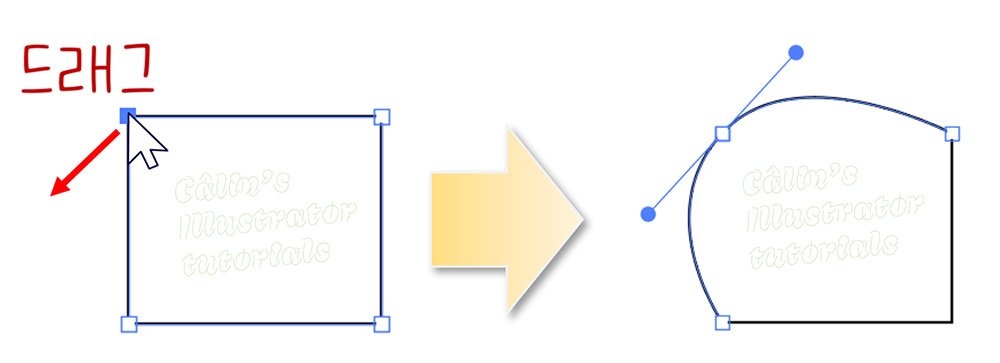

③ 둥글게 만들 모서리를 클릭한 상태로 드래그해줍니다.

④ 핸들을 조정하면, '선택된 고정점'을 중심으로 양 옆으로 있는 선분이 '곡선'으로 바뀝니다.

728x90

이번에는 일러스트레이터 작업 화면 상단에 있는 '제어 패널'의 수치를 조정해서 모서리를 곡선으로 만드는 방법을 알아볼게요.

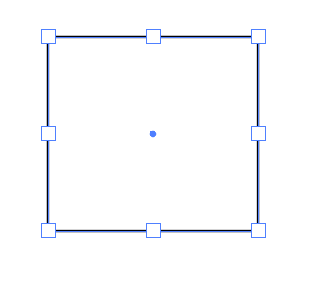

① 사각형을 만들어 두고요.

② 직접 선택 도구를 선택합니다.

③ 모서리의 고정점을 선택합니다.

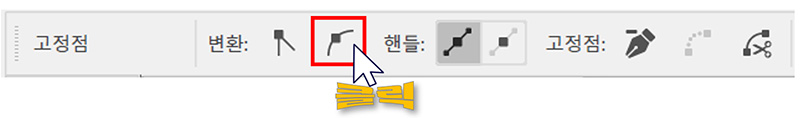

④ 제어 패널에서 핸들을 '변환' 항목에서 '선택한 고정점을 매끄럽게 변환(Convert selected anchor points to smooth)'으로 선택합니다.

⑤ 모서리 부분이 둥글게 바뀝니다.

핸들을 움직여 매끄러운 정도를 세밀하게 조정해줍니다.

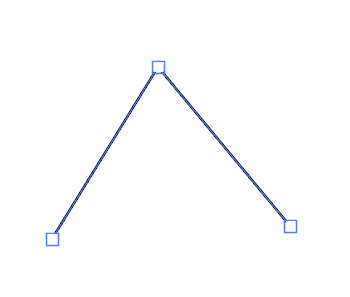

① 펜 도구를 선택한 뒤, 연결된 두 개의 선분을 그려 모서리를 만듭니다.

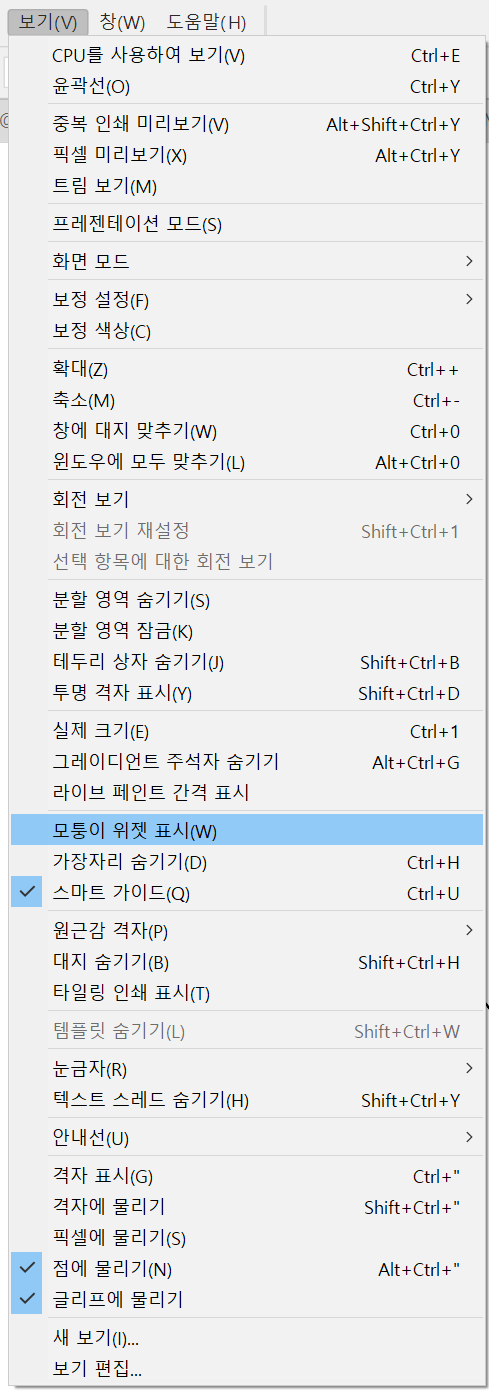

② 보기(view) 메뉴를 눌러 '모퉁이 위젯 표시'를 실행합니다.

③ 모퉁이를 클릭하면 동그랗게 생긴 위젯이 표시됩니다.

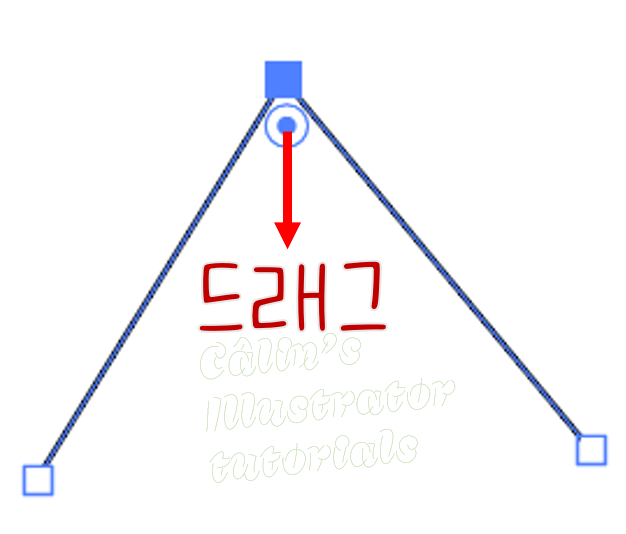

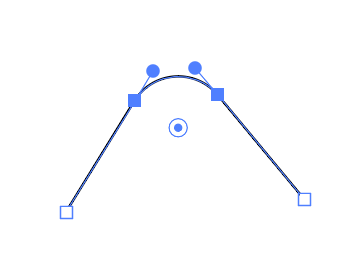

④ 위젯을 클릭해 아래로 드래그하면 모서리가 둥근 모양으로 바뀝니다.

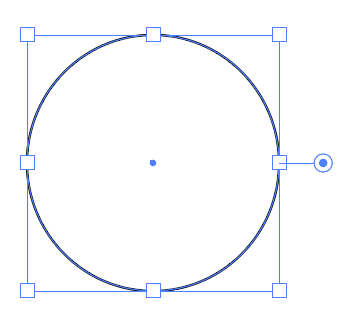

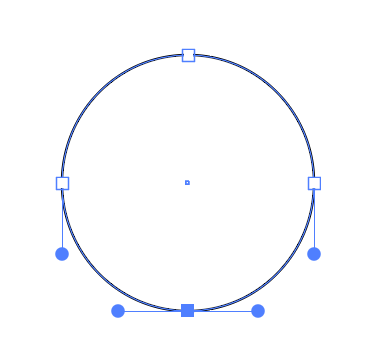

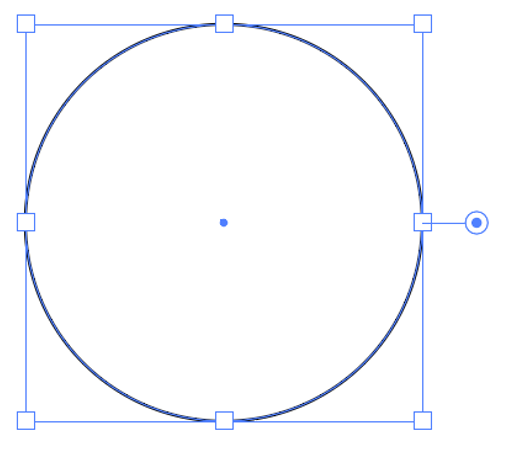

① 원형 도구를 선택한 뒤 드래그하여 동그라미를 하나 만듭니다.

② 직접 선택 도구를 선택해줍니다.

③ 뾰족한 모서리로 만들 부분의 고정점을 선택합니다.

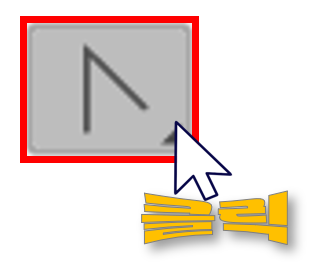

④ 제어 패널에서 '선택한 고정점을 모퉁이로 변환'을 선택합니다.

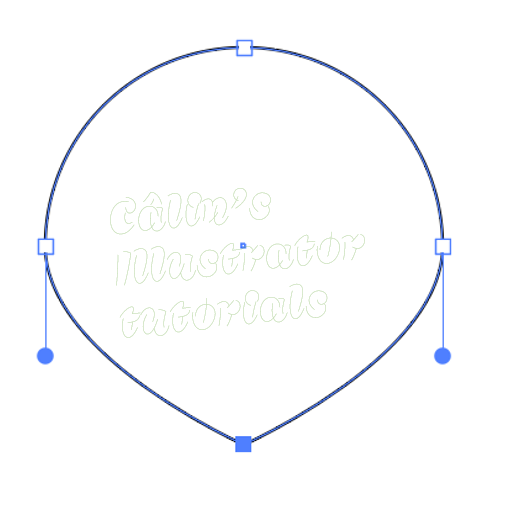

둥근 부분이 뾰족하게 바뀝니다.

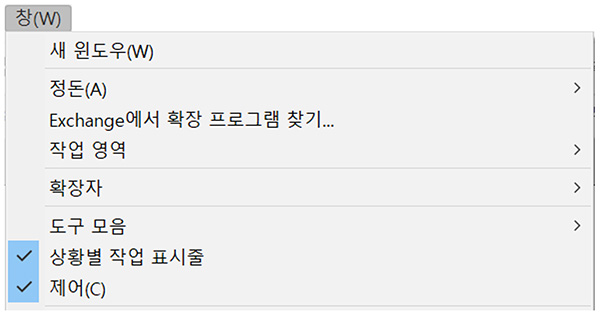

제어 패널이 보이지 않는다면 창(Window) 메뉴에서 '제어(Control)'가 체크되어 있는지 확인하세요.

체크되어 있지 않다면 제어 패널이 표시되지 않습니다.

지금까지 배운 내용을 토대로 '하트 모양'을 만들어보겠습니다.

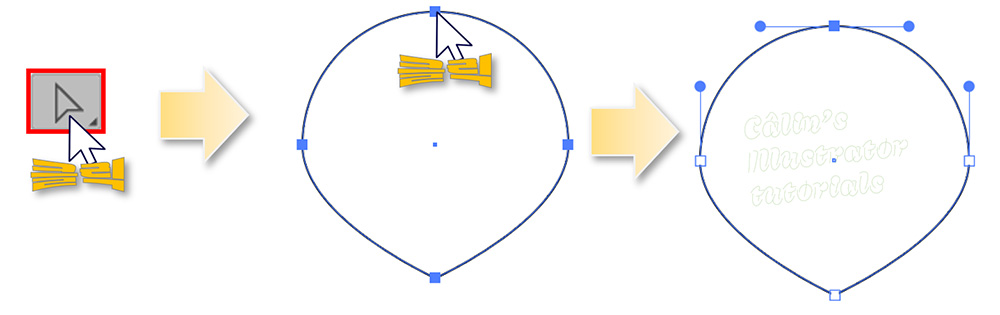

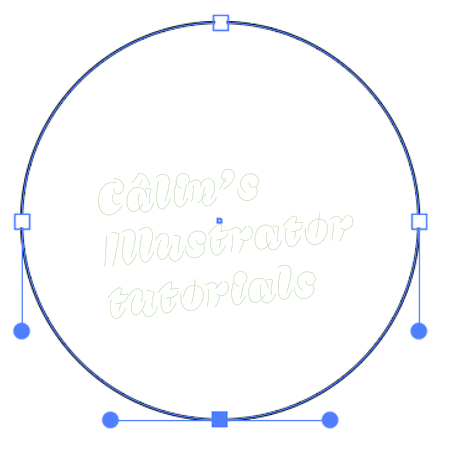

① 동그라미 패스를 그립니다.

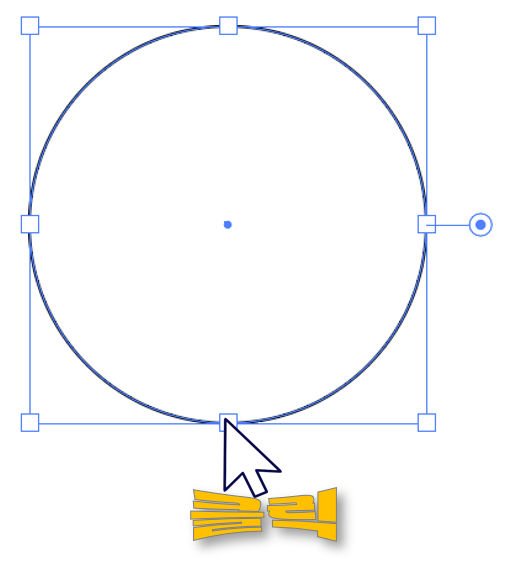

② 직접 선택 도구로 하단의 고정점 하나를 선택합니다.

핸들이 표시됩니다.

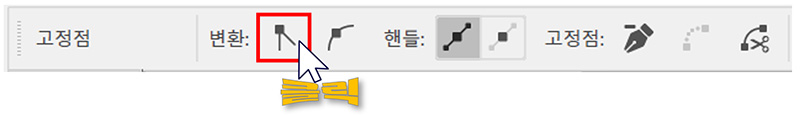

③ 모퉁이로 변환 아이콘을 선택합니다.

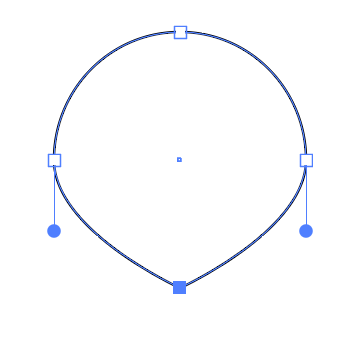

동그라미의 아래 부분이 뾰족하게 바뀝니다.

④ 직접 선택 도구를 누른 뒤, 상단에 있는 고정점 하나를 선택합니다.

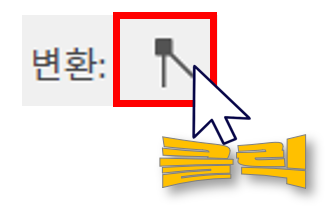

⑤ 제어 패널에서 '변환' 아이콘을 클릭해줍니다.

⑥ 뾰족해진 모퉁이 부분의 고정점을 클릭해 아래로 드래그해줍니다.

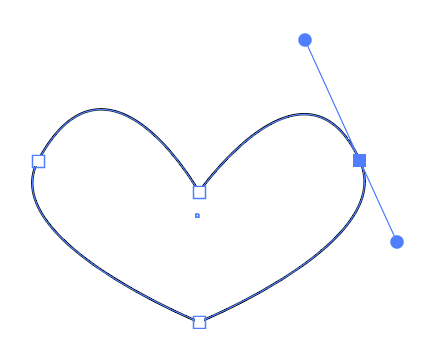

하트 모양이 만들어집니다.

조금 더 이쁘게 만들고 싶다면, 양 옆의 고정점과 핸들을 조정하여 더 둥글게 수정해주면 됩니다.

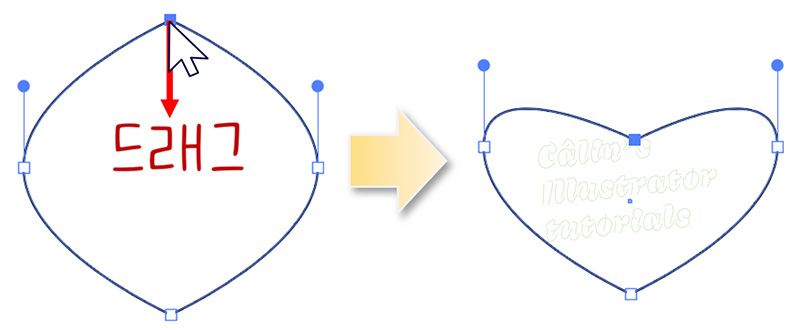

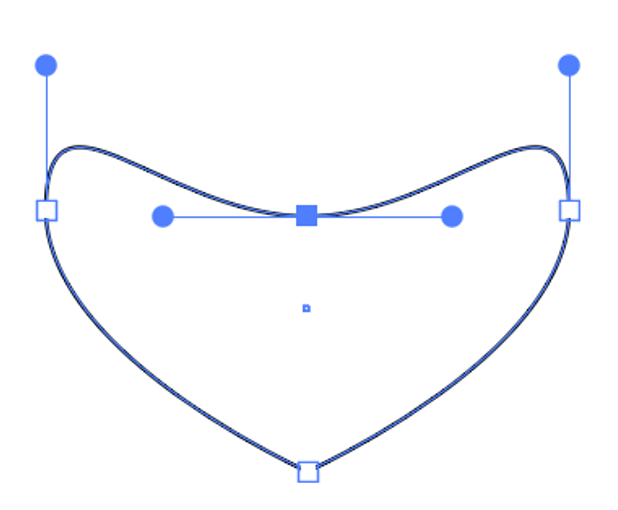

뾰족하게 만들어주는 도구를 선택하지 않으면 아래와 같은 모양의 하트 모양이 만들어집니다. 그러니 상단 부분이 뾰족하게 들어간 하트모양을 만들 때는 '변환' 기능을 활용하는 게 좋겠죠?

각진 모서리를 곡선으로 만들거나, 곡선을 뾰족하게 만들어야 할 때 위에 설명해 드린 기능들을 편집에 활용해 보시기 바랍니다.

감사합니다.
